常见的成品PCB电路板上电子元件字母符号代表什么

文章来源: 智力创电路板     阅读次数:2655     发表时间:2023-07-17 14:13:54

[导读]:成品电路板又称"PCBA电路板",组装好的成品电路板只需要安装好产品外壳即可出售,在生产成品线路板过程中,你会发现所有PCB线路板上电子元器件旁都会印有各种各样的字母符号,那么成品线路板上电子元件字母符号分别表示什么意思呢!针对这个问题,今天由智力创pcb厂家小编给大家大致介绍一下吧!

成品电路板又称"PCBA电路板",组装好的成品电路板只需要安装好产品外壳即可出售,在生产成品线路板过程中,你会发现所有PCB线路板上电子元器件旁都会印有各种各样的字母符号,那么成品线路板上电子元件字母符号分别表示什么意思呢!针对这个问题,今天由智力创pcb厂家小编给大家大致介绍一下吧!

PCBA电路板

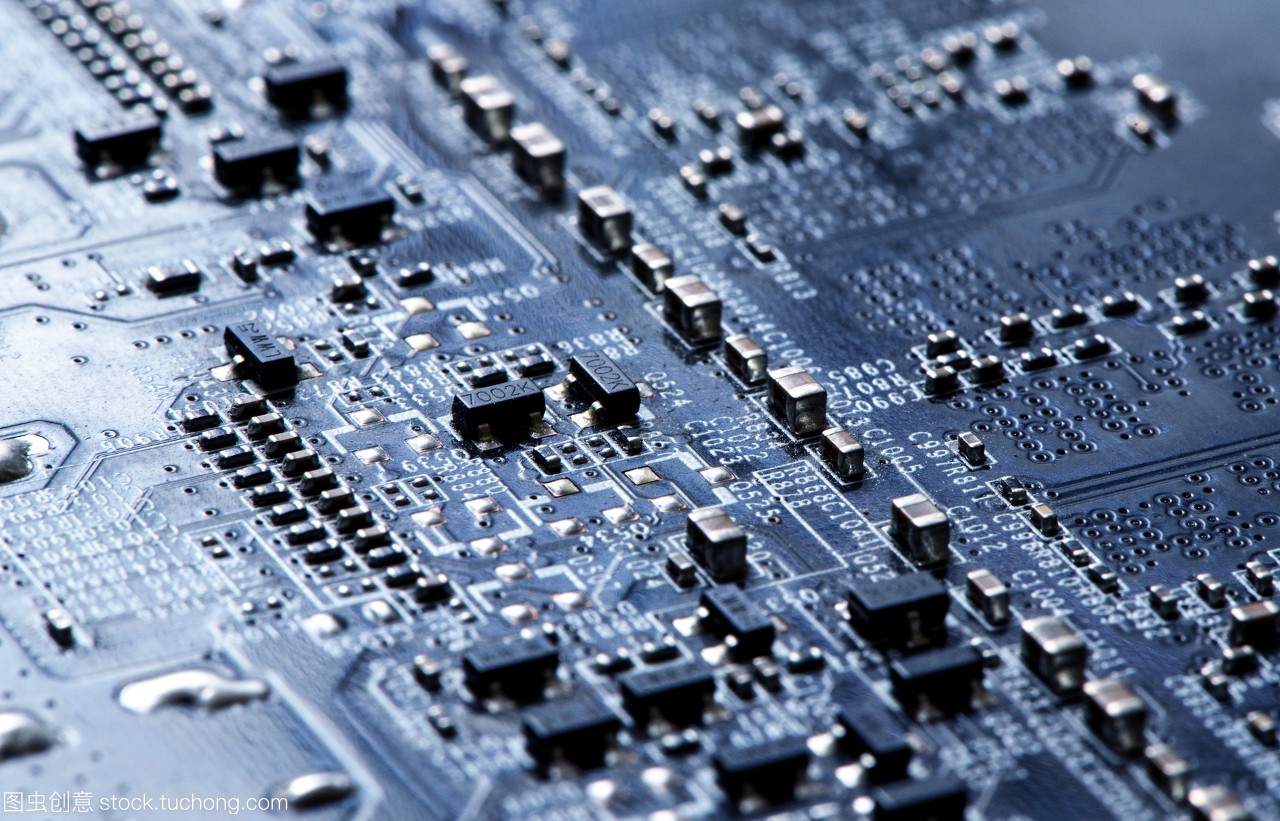

线路板主要由焊盘、过孔、安装孔、导线、元器件、接插件组成,常见的成品电路板上电子元件字母符号包括发如下:


例如:R107、C118、Q102、D202等分别代表编号,第一个字母标识器件类别,R代表电阻器,C代表电容器,D表示二极管、Q表示三级管等,第二个数字,分别表示电路功能编号,如“1”表示主板电路、“2”表示电源电路等。这是由电路设计者自行确定的,第三、四位分别表示该器件在该电路板上同类器件的序号。


R117:主板上的电阻,序号为17,T101:主板上的变压器、SW102:开关、LED101:发光二极管、LAMP:(指示)灯Q104(E,B,C):晶体三极管,E:发射极,B:基极,C:集电极“R117是电阻的话,两端用万用表测的话应该是通的吧”,在电路板上直接测量电阻是不科学的,测量结果会比实际值小,甚至小的多,最好焊出一条引线再作测量。2还有CEx-电解电容,CNx-排容(好几个电容在一起),RNx-排阻,CONx-连接器,Dx-Diode(二极管),Hx-孔,JPx-Jumper,Lx-电感/磁珠,LEDx-发光二极管,Xx-晶振。


成品电路板上的U一般代表集成电路,也有ic表示的 V代表晶体管,二极管三极管之类 R代表电阻 C代表电容 L代表电感 J代表插座 TP代表检测点 F表示保险电路板上字母识别大全。比如R代表电阻器、Q表示三级管等,表示电路功能编号。 R117:发光二极管 LAMP,C代表电容器;第三,D表示二极管,四位表示该器件在该电路板上同类器件的序号;第二个是数字,如“1”表示主板电路电路板上的各类符号的意思:主板上的电阻,一般情况下,第一个字母标识器件类别:主板上的变压器,“2”表示电源电路等等:晶体三极管:发射极,这是由电路设计者自行确定的,序号为17,C)。


组装成品线路板常用元器件所代表的字母有:R电阻,C电容,L电感,VCC电源电压,VDD芯片工作电压,VSS电源低电位端,GND接地端,CLK时钟信号,CS片选信号,U或IC集成电路,ZD稳压二极管,D普通二极管,SW开关,Y晶振,SCR单向晶闸管,TRIAC双向晶闸管,RP电位器,FUSE保险管,DB整流桥,M电机,T变压器,EN开关控制,TX发送数据,RT热敏电阻,RESET复位,三极管或场效应管一般用Q或VT来表示 。
