pcb板制作工艺流程,电路板工厂制造流程

文章来源: 智力创电路板     阅读次数:1764     发表时间:2023-08-08 14:27:32

[导读]:电路板的生产是个很艰难很复杂的过程,它需要很多步骤,每一步骤都需要仔细完成,不能有一步之差,如果在某个工序上出了问题,这些电路板将会报废,所以这个需要工厂人员和技术都要很好的把控。

没接触过PCB的朋友应该对其都很陌生,当然小编刚开始接触PCB的时候也是很懵懂的,后来经过一段时间的了解,才知道原来PCB是个很有意思的产品,它其实存在于我们生活中的各种产品中,小到蓝牙耳机,大到电视显示屏等等,当你拆开耳机,会看到里面有一个很小的绿色板子,那个便是咱们所说的线路板了,那么它是怎么生产出来的呢?今天就来了解下!

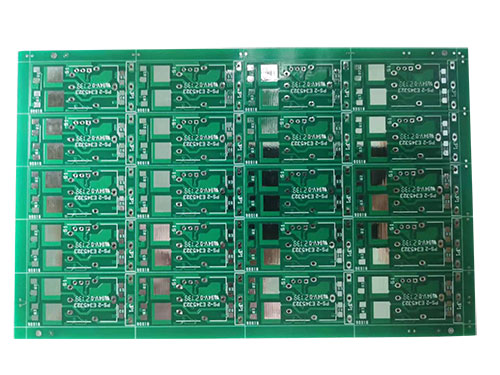

线路板厂家

工厂电路板制作流程

1、开料

从一定板厚和铜箔厚度的整张覆铜板大料上裁出便于加工的尺寸。

2、钻孔

在板上按电脑钻孔程序钻出导电孔或插件孔。

3、沉铜

在钻出的孔内沉积一层薄薄的化学铜,目的是在不导电的环氧玻璃布基材(或其他基材)通过化学方法沉上一层铜,便于后面电镀导通形成线路。

4、全板镀铜

主要是为加厚保护那层薄薄的化学铜以防其在空气中氧化,形成孔内无铜或破洞。

5、线路(图形转移)

在板上贴上干膜或丝印上图形抗电镀油墨,经曝光,显影后,做出线路图形。

6、图形电镀

在已做好图形线路的板上进行线路加厚镀铜,使孔内和线路铜厚达到一定厚度,可以负载一定的电流。

7、蚀刻

褪掉图形油墨或干膜,蚀刻掉多余的铜箔从而得到导电线路图形。

8、退锡

将所形成图形上的锡层退掉,以便露出所需的线路。

9、丝印阻焊油墨或贴阻焊干膜

在板上印刷一层阻焊油墨,或贴上一层阻焊干膜,经曝光,显影后做成阻焊图形,主要目的在于防止在焊接时线路间发生短路。

10、化金/喷锡

在板上需要焊接的地方沉上金或喷上一层锡,便于焊接,同时也可防止该处铜面氧化。

11、字符(丝印)

在板上印刷一些标志性的字符,主要便于客户安装元器件。

12、冲压/成型

根据客户要求加工出板的外形。

13、电测

通过闭合回路的方式检测PCB中是否有开短路现象。

电路板的生产是个很艰难很复杂的过程,它需要很多步骤,每一步骤都需要仔细完成,不能有一步之差,如果在某个工序上出了问题,这些电路板将会报废,所以这个需要工厂人员和技术都要很好的把控。
