PCB四层板制作​流程,多层线路板怎么制作

文章来源: 智力创电路板     阅读次数:693     发表时间:2023-07-18

[导读]:开料:根据工程资料MI的要求,在符合要求的大张板材上,裁切成小块生产板件.符合客户要求的小块板料。流程:大板料--按MI要求切板--锔板--啤圆角或磨边--出板.

pcb四层板制作流程:

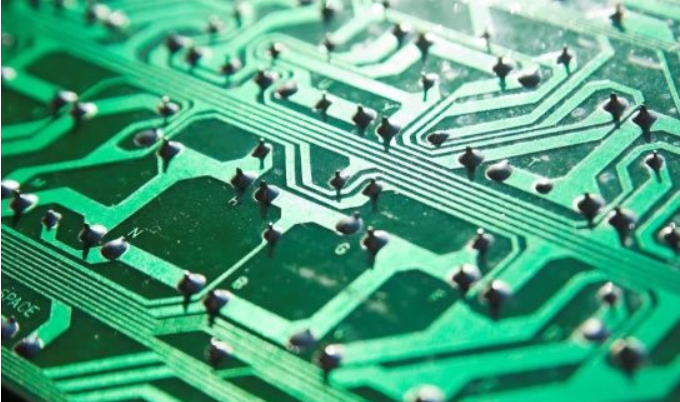

PCB四层板


开料:根据工程资料MI的要求,在符合要求的大张板材上,裁切成小块生产板件.符合客户要求的小块板料。流程:大板料--按MI要求切板--锔板--啤圆角或磨边--出板.


压合:pcb四层板压合需要经过两次操作,先将内两层板钻孔完成后进行压合,再将外层和内层进行再次压合。


钻孔:根据工程资料(客户资料),在所开符合要求尺寸的板料上,相应的位置钻出所求的孔径。流程:叠板销钉--上板--钻孔--下板--检查\修理.


沉铜:沉铜是利用化学方法在绝缘孔壁上沉积上一层薄铜。流程:粗磨--挂板--沉铜自动线--下板--浸1%稀H2SO4--加厚铜.


图形转移:图形转移是生产菲林上的图像转移到板上。湿膜流程:磨板--印第--面--烘干--印第二面--烘干--爆光--冲影--检查,(干膜流程):麻板--压膜--静置--对位--曝光--静置--冲影--检查.


图形电镀:在线路图形裸露的铜皮上或孔壁上电镀一层达到要求厚度的铜层与要求厚度的金镍或锡层。流程:上板--除油--水洗二次--微蚀--水洗--酸洗--镀铜--水洗--浸酸--镀锡--水洗--下板.


退膜:用NaOH溶液退去抗电镀覆盖膜层使非线路铜层裸露出来。湿膜流程:插架--浸碱--冲洗--擦洗→--机(干膜流程:放板→过机).



蚀刻:蚀刻是利用化学反应法将非线路部位的铜层腐蚀去.


绿油:将绿油菲林的图形转移到板上,起到保护线路和阻止焊接零件时线路上锡的作用。流程:磨板--印感光绿油--锔板--曝光--冲影/磨板--印第--面--烘板--印第二面--烘板.


字符:提供的一种便于辩认的标记。流程:绿油终锔后--冷却静置--调网--印字符--后锔.


表面处理(喷锡):在未覆盖阻焊油的裸露铜面上喷上一层铅锡,以保护铜面不蚀氧化,以保证具有良好的焊接性能。流程:微蚀--风干--预热--松香涂覆--焊锡涂覆--热风平整--风冷--洗涤风干.


成型:通过模具冲压或数控锣机锣出客户所需要的形状成型的方法有机锣/啤板/手锣/手切。其中精确度较高的为数据锣机同啤板,手切板只能做一些简单的外形.


测试:100%通过电子测试,检测目视不易发现到的开路,短路等影响功能性之缺陷。流程:上模--放板--测试--合格--FQC目检--不合格--修理--返测试--OK--REJ--报废.


终检:100%通过目检板件外观缺陷,并对轻微缺陷进行修理,避免有问题及缺陷板件流出。具体工作流程:来料--查看资料--目检--合格--FQA抽查--合格--包装.


标题:PCB四层板制作​流程,多层线路板怎么制作 网址:http://www.zlcpcb.com/news/show/id/990.html

*本站所有相关知识仅供大家参考、学习之用,部分来源于互联网,其版权均归原作者及网站所有,如无意侵犯您的权利,请与小编联系,我们将会在第一时间核实,如情况属实会在3个工作日内删除;如您有优秀作品,也欢迎联系小编在我们网站投稿! 7*24小时免费热线: 135-3081-9739

文章关键词:PCB四层板制作,PCB制作流程,多层线路板
