干货,详解PCB布线原则(一)

文章来源: 智力创电路板     阅读次数:1313     发表时间:2022-12-09

[导读]:在PCB设计中,布线是完成产品设计的重要步骤。PCB布线包括单面布线、双面布线和多层布线。还有两种布线方式:自动布线和交互式布线。

线精简原则


连接线应简化,尽可能短,尽可能少匝,并努力使线路简单明了,尤其是在高频电路中。当然,需要特殊延伸以实现阻抗匹配的线路是个例外,例如蛇形布线。


安全载流原则

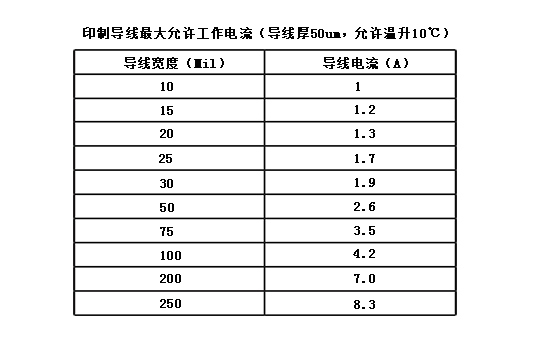

铜线的宽度应根据其能承载的电流进行设计。铜线的载流量取决于以下因素:线宽、导线厚度(铜铂厚度)、允许温升等。下表给出了铜线宽度、导线面积和导电电流(军用标准)之间的关系。根据这一基本关系,可以适当考虑导线宽度。

相关的计算公式为:其中:

K 为修正系数,一般覆铜线在内层时取 0.024,在外层时取 0.048; T 为最大温升,单位为℃;


A 为覆铜线的截面积,单位为 mil(不是 mm,注意); I 为允许的最大电流,单位是 A。
