解决PCB电路板层压板问题

文章来源: 智力创电路板     阅读次数:2605     发表时间:2020-07-28

[导读]:智力创线路板厂家例举一部分pcb层压板常见问题及有关的解决方法。如果碰到pcb板层压板这类常见的问题,就应该制订好一个规范标准,以后碰到这类问题就可以对症下药了。

智力创线路板厂家例举一部分pcb层压板常见问题及有关的解决方法。如果碰到pcb板层压板这类常见的问题,就应该制订好一个规范标准,以后碰到这类问题就可以对症下药了。

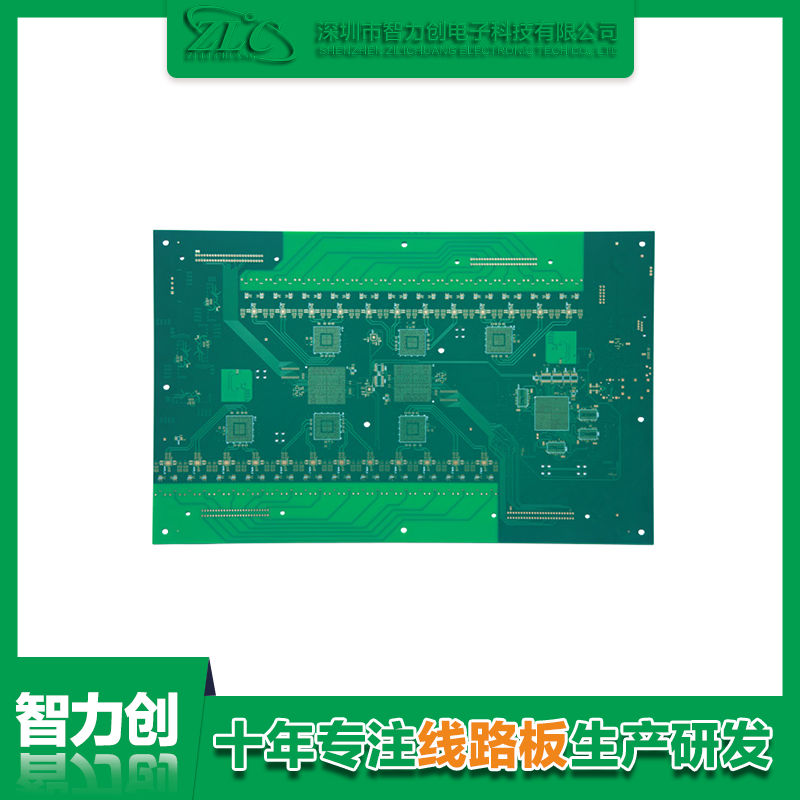

十层通信 PCB 板运用 5G 信号基站转换模块.png

1.流向要科学合理

这一点涉及的方面有很多,如高压/低压,输入/输出,强/弱数据信号,高频/低频等等。他们的流向最合理的应该是是呈线性的,不应相互之间融合。其遵循原则是消除相互之间干挠。比较合适的流向是按直线,但是难以实现。最不妥的流向是环状,值得庆幸的是还有隔离这一操作。如果专门针对的是直流,低压PCB线路板设计要求能够低一点。因此所谓的“科学合理”只是相对的。

2.电源滤波/退耦电容布局合理

PCB线路板的布局对整个电路板的外观和性能等方面都很关键。只有部分的电源滤波/退耦电容会在原理图中画出来,但是并没有明确地指出它们要接到哪里。我觉得那些电容是为开关器件或另外需用滤波/退耦的部件而设定的,电容的位置就应务必靠着那些元部件,隔得距离远就找不到效果。当我们科学合理地电源滤波/退耦电容时,接地点的常见问题就看起来不再突出了。大家可以去试试看!

3.接地点要好

选择接地点的重要性想必不用我多说了吧。数不清的专业人员对它进行讨论了,通常来说要求标准共点地。就比如说前向放大器的多个地线应汇合后再与干线地连在一起等等。但在现实生活中,因受各种类型限制难以完完全全地做到。但是我们不能置之不理,应该竭尽全力遵循原则。这一常见问题在实际情况中是非常灵活的,不同人有不同人的解决方法。如能专门针对具体的pcb线路板来表述就非常容易理解了。

4.线条选择合理

叫都叫线路板了,线条当然是很重要滴!条件允许的情况下,尽量把线做得宽一些。高压及高频线应该圆滑一些,不能出现尖锐倒角。在转弯处也不应该呈90°,地线要尽可能地宽。想要解决接地点的问题,比较好的方法就是大面积的覆铜。

PCB线路板的问题与设计和电路板加工是密不可分的。就比如说有些时候出现在后期制作中的问题,很有可能是在PCB线路板设计所导致的。比如说过多的过线孔,不达标的沉铜工艺等等就容易隐藏很多的安全隐患。从上述问题我们就能得出一个结论,在PCB线路板设计构思中应该尽可能地减少过线孔。如果同方向并行的线条数量多,密度大,在焊接时就会连在一起。因此,生产时焊接水平决定了线密度的大小。 焊点的间距过小,人工焊接的难度就加大了许多,这时解决焊接质量的唯一方法——减低工效。不然的话之后的问题会越来越多,也越来越难处理。焊接人员的水平和效率决定了焊点的最窄间距。
