多层线路板层数如何区分,怎么判断pcb板是几层板?

文章来源: 智力创电路板     阅读次数:714     发表时间:2023-08-22

[导读]:准确判断PCB板的层数对于电子产品的设计和制造至关重要。通过外观观察、线路密度、十字线和X射线等方法可以初步确定PCB板的层数。同时,了解和把握PCB板层数的重要性,可以帮助我们在产品设计过程中做出更加合理的决策。

在电子产品制造中,PCB(PrintedCircuitBoard)是一个非常重要的组成部分。PCB板的层数决定了电路的复杂程度和功能强大度。因此,了解并准确判断PCB板的层数对于电子产品的设计和制造至关重要。


那么,如何准确判断PCB板的层数呢?智力创线路板厂家小编带大家了解一下,一般来说,可以通过以下几种方法进行判断:

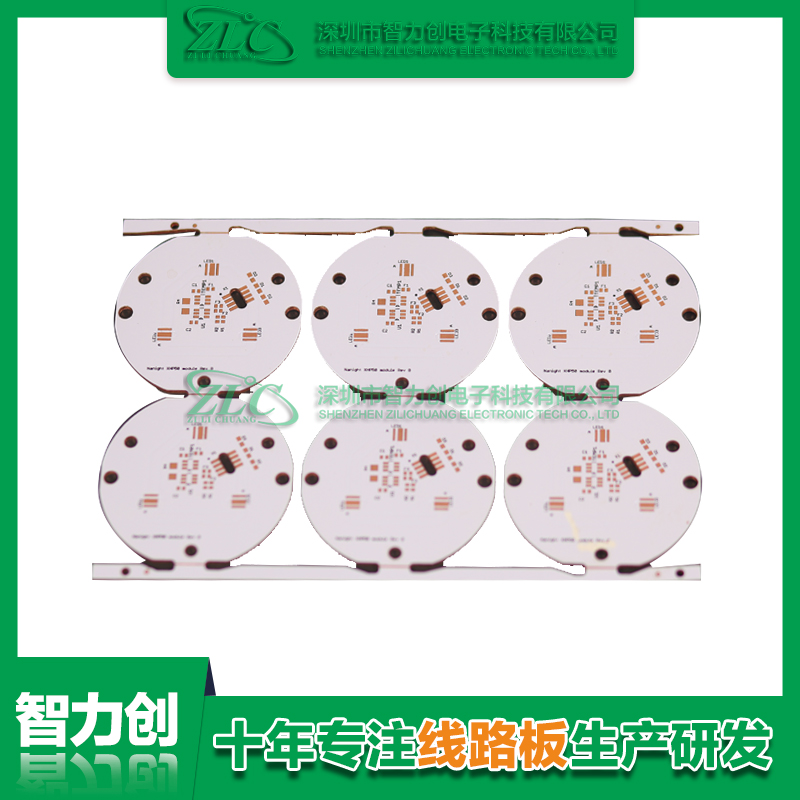

PCB线路板

1.外观观察法:

可以通过裸眼观察PCB板的外观来初步判断其层数。在裸眼观察下,多层PCB板会显得比较厚实,而单层或双层PCB板会比较薄。然而,由于现代电子产品小型化的趋势,很多PCB板都非常薄,难以仅凭外观判断出其层数。

2.线路密度法:

通过观察PCB板上的线路密度可以得知其层数。一般情况下,多层PCB板上线路更为密集,线路之间也更为复杂。通过与经验数据对比,可以初步判断出PCB板的层数。


3.十字线法:

这是一种较为常用的判断方法,需要借助显微镜和十字线尺。使用显微镜观察PCB板边缘并用十字线尺测量厚度,根据测量结果和经验数据比对,可以比较准确地判断出PCB板的层数。


4.X射线法:

这是一种专业的检测方法,需要借助X射线仪器。通过X射线扫描和分析,可以直观地看到PCB板的内部结构,从而准确判断出其层数。然而,这种方法对于普通用户或者小型企业来说较为昂贵且不实用。


准确判断PCB板的层数非常重要,因为PCB板的层数直接影响到电子产品的性能和功能,同时还与成本和制造难度有关。下面介绍PCB板层数的重要性:


1.功能性:多层PCB板可以提供更多的电路板空间,使得更多的功能模块可以集成在一个PCB板上。这不仅可以减小电子产品的尺寸,还可以提高电子产品的功能性和性能。


2.信号完整性:多层PCB板可以通过内部的地、电源和信号层布局,有效控制信号的传输和干扰。较低的信号干扰可以提高电子产品的性能和稳定性。


3.电磁兼容性:多层PCB板可以更好地控制电磁辐射和抗干扰能力,降低外部电磁波对电子产品的影响。


4.接地效果:多层PCB板可以通过内层的接地层提供更好的接地效果,提高电路的稳定性和抗干扰能力。


在进行PCB设计和选择的过程中,准确判断PCB板的层数是至关重要的。不同层数的PCB板适用于不同类型的电子产品。因此,我们应该在设计和选择PCB板时仔细考虑产品的性能需求、空间限制以及成本预算。


综上所述,准确判断PCB板的层数对于电子产品的设计和制造至关重要。通过外观观察、线路密度、十字线和X射线等方法可以初步确定PCB板的层数。同时,了解和把握PCB板层数的重要性,可以帮助我们在产品设计过程中做出更加合理的决策。
