常见的几种PCB分板工艺,每种工艺都有其适用场景和优缺点

文章来源: 智力创电路板     阅读次数:1974     发表时间:2023-08-14

[导读]:在PCB(PrintedCircuitBoard,印刷电路板)制造过程中,分板是其中的重要环节。它将一块大面积的电路板分割成小块,以满足不同产品的需求。PCB分板工艺有多种类型,下面小编将为您逐一介绍。

在PCB(PrintedCircuitBoard,印刷电路板)制造过程中,分板是其中的重要环节。它将一块大面积的电路板分割成小块,以满足不同产品的需求。PCB分板工艺有多种类型,下面小编将为您逐一介绍。

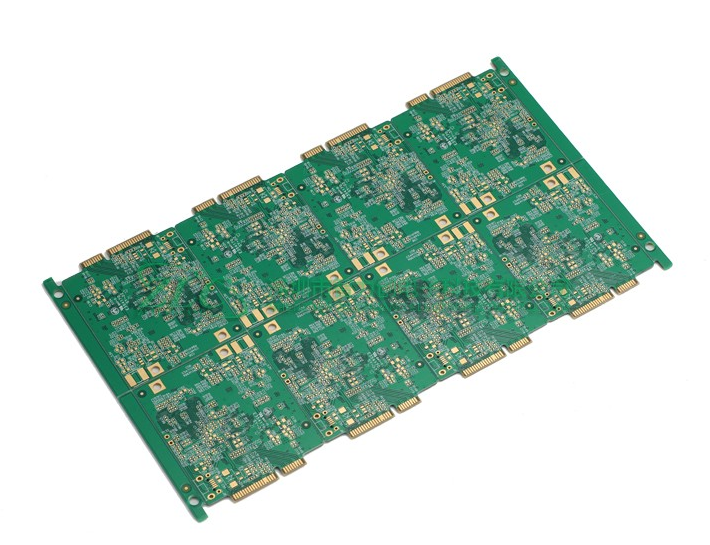

PCB板

一、V型切割分板工艺

V型切割分板工艺使用一把V型刀具,通过在电路板的两面切割出V型凹槽,然后折断电路板分割开来。这种工艺适用于大部分一般性的分板需求,操作简单、成本较低。然而,它的缺点是易产生切割毛刺、板边不平整,适用于边缘没有连接件或元器件的电路板。


二、机器铣割分板工艺

机器铣割分板工艺通过使用数控机床进行切割,根据预定的切割路径进行铣割操作。它可以更精确地控制分板位置和尺寸,适用于复杂的分板需求。铣割后的边缘光滑平整,可以直接用于焊接。然而,机器铣割分板工艺成本较高,不适用于高要求的大批量生产。


三、钻孔分板工艺

钻孔分板工艺通过预先钻孔形成分割线,之后通过断线机、手动断线或热板断线机进行分割。这种工艺适用于需要在分板区域进行钻孔的电路板。它的优点是成本低、适用于小批量生产,但是钻孔后的板边不如铣割平整。


四、激光切割分板工艺

激光切割分板工艺使用激光束进行切割,能够实现高精度的分板。它适用于需要非常高精度的分板需求,对于特殊材料或线路复杂的电路板尤为适用。激光切割的好处是不产生机械应力,切割速度快且准确。然而,激光切割设备成本较高,需要专业操作。


以上是常见的几种PCB分板工艺,每种工艺都有其适用场景和优缺点,选择合适的分板工艺应根据产品要求、生产成本和生产效率来综合考虑。无论选择哪种工艺,都需要在实际应用中进行验证和调整,以达到最优的分板效果。


在选择PCB分板工艺时,还要充分考虑供应商的能力和经验。合作的供应商应具备先进的设备、专业的技术团队和良好的质量控制体系。只有选择合适的工艺和可靠的供应商,才能确保电路板的质量和生产效率。


总结起来,选择合适的PCB分板工艺是PCB制造过程中至关重要的一环。本文介绍了常见的四种分板工艺,并分析了它们的优缺点。希望这些信息能够帮助您在PCB制造过程中做出明智的决策,确保产品质量和生产效率的提升。
