PCB双面电路板制造厂家,双面pcb电路板制作流程

文章来源: 智力创电路板     阅读次数:778     发表时间:2023-07-25

[导读]:制作PCB按层数可分为:单面板,双面板,多层板几大类型,其中双面pcb电路板应用领域最广泛,制作双面pcb板过程复杂,需要经过几十道工序流程,首先是双面pcb设计电路连接和元件布局最为重要

制作PCB按层数可分为:单面板,双面板,多层板几大类型,其中双面pcb电路板应用领域最广泛,制作双面pcb板过程复杂,需要经过几十道工序流程,首先是双面pcb设计电路连接和元件布局最为重要,其次是制作过程,智力创pcb厂家主要给大家讲解PCB双面电路板制造厂家,双面pcb电路板制作流程:

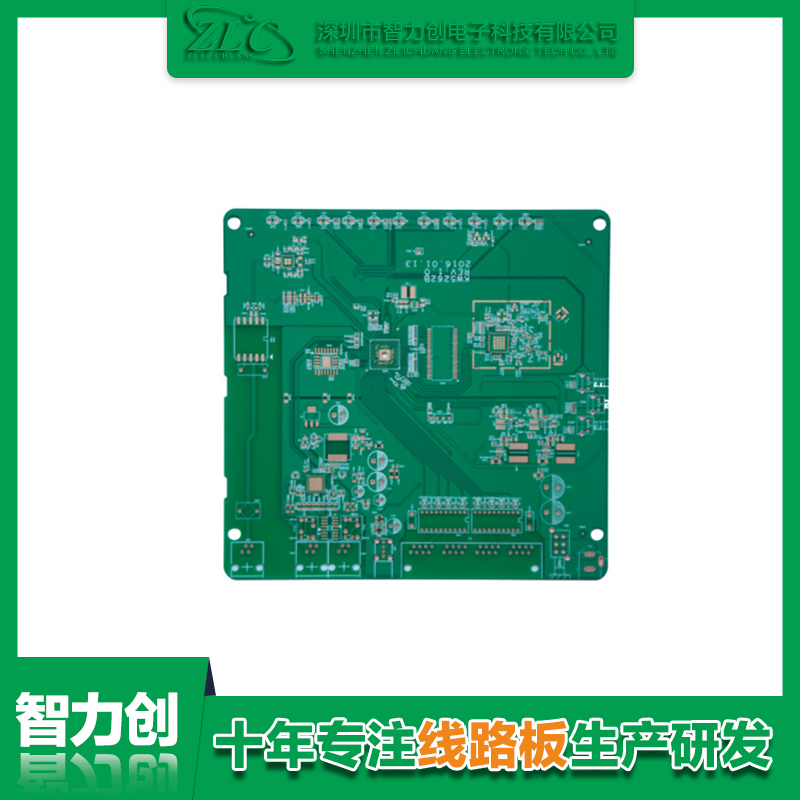

PCB双面板

  1、设计PCB,制作打孔文件,下料PCB双面敷铜板,然后敷铜板双面抛光进行数控钻孔,抛光烘干后检查是否有瑕疵。

  2、主要环节过孔:要整孔,把孔洞整理规范后,通过水洗、烘干等程序,在确认孔不存在瑕疵后,进行黑孔,为过孔镀铜做准备,接下来进行通孔,然后进行烘干(为了充分黑空,水洗、烘干要操作两次),完成后就可以镀铜了,镀铜后进行抛光,再次检查孔是否存在瑕疵。

  3、制作过程:上感光蓝油—烘干油墨—贴底、顶层线路菲林,并好定位—适当曝光、显影—水洗、烘干—检查线路是否存在瑕疵—镀锡—水洗—腐蚀—褪锡—上阻焊油墨—烘干油墨—贴焊盘菲林并定好位—适当曝光—显影+检查瑕疵—水洗、烘干—上字符油墨、烘干油墨—贴字符菲林、适当曝光—显影+检查瑕疵—水洗、烘干—固化油墨。

  4、机械成型处理:裁掉多余部分,做成方正规范的PCB板,接下来就可以往PCB上焊接电子元件了,焊好元件后就可以通电测试,组装外壳销售了。

标题:PCB双面电路板制造厂家,双面pcb电路板制作流程 网址:http://www.zlcpcb.com/news/show/id/1015.html
