PCB阴阳板是什么?PCB阴阳板具有哪些特点呢

文章来源: 智力创电路板     阅读次数:875     发表时间:2023-07-20

[导读]:什么是pcb阴阳板,制造线路板前需要对pcb资料进行拼版,pcb拼版方式有很多种,其中一种就叫"阴阳板",常见的pcb阴阳板分为两种类型

什么是pcb阴阳板,制造线路板前需要对pcb资料进行拼版,pcb拼版方式有很多种,其中一种就叫"阴阳板",常见的pcb阴阳板分为两种类型

①正反面颠倒的阴阳板,也有是一片板子的第一面与另一片板子的第二面呈现在拼板的同一面上;

②所有的拼板都同一面但左右颠倒的阴阳板,例如说pdpd的排板。

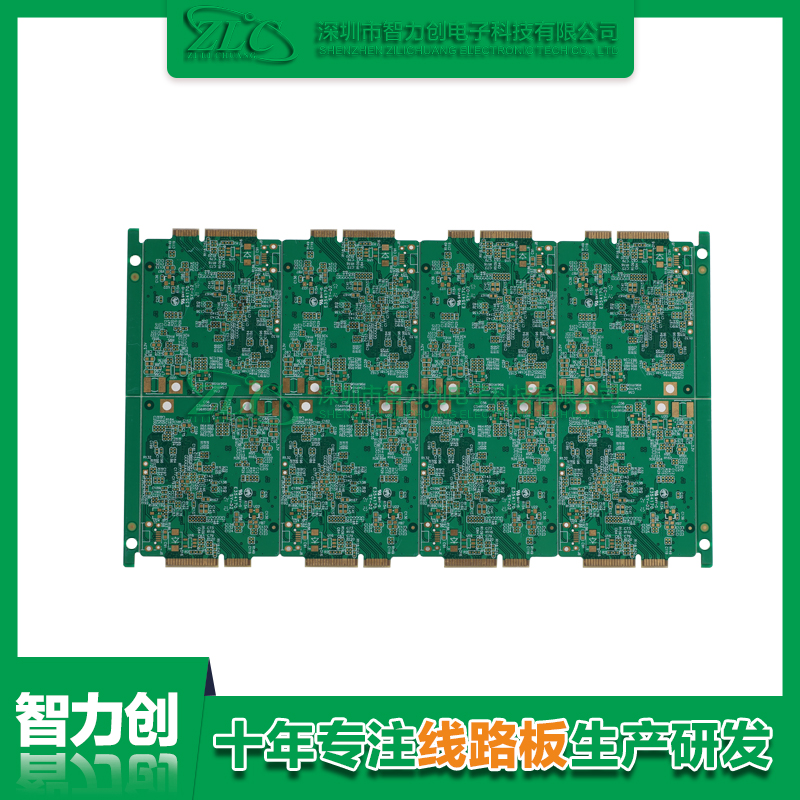

PCB阴阳板

  1:可充分利用smt长线的优势以达到更大的打件效率,一条SMT的整体效率好不好,只要简单地看有没有机器在空等(idle)就可以判断了,如果可以作到完全没有机器空等的时间,那我们就可以说这条SMT线的效率达到100%。


  假设印刷一次锡膏钢板的时间约当 20 秒 (要看印刷的长度而定),又假设其后紧跟的打贴件(pick & place)花不到 20 秒的时间就完成了,那这台机器所剩下的时间就是空等(idle)浪费掉了,因此才会利用拼板/合板(Panelization)的方式来增加打贴件机的使用时间,以大大提升其使用效率;但也不能因此就让锡膏印刷机空等,于是又有了正、反面颠倒的阴阳拼板出现,让同一面的板子可以同时出现更多的不同零件,让原本就有多台打贴件机的SMT长线可以充分发挥其作用,另一个重要的目的是这么一来上、下面打件只要一条线就可以完成了,不需要浪费换线的时间。


  2:可以节省空板(bare board)浪费的空间,也就是提高拼板(Panelization)的使用效率,节省金钱,针对一些不是方正外形的电路板进行阴阳板的拼板设计,可以有机会多挤进一~二块电路板于同一片电路基板中,这样就可以提高板材的使用效率。


  3:以便pcb制板厂电镀,一般若是线路板一边的铜皮较多,而另一边铜皮较少,而客户又不允许在板内增加铜皮的基础上,线路板厂为达到电镀的平衡性会将板子进行阴阳拼板设计。
