fpc柔性电路板有什么类型和主要特性

文章来源: 智力创电路板     阅读次数:538     发表时间:2023-07-14

[导读]:fpc柔性电路板​主要分为单双面、多层板、刚柔板四种,不同层数及功能性特点也不一样,本章主要深圳智力创厂家讲解关于这四种类型的主要特性:

fpc柔性电路板主要分为单双面、多层板、刚柔板四种,不同层数及功能性特点也不一样,本章主要深圳智力创厂家讲解关于这四种类型的主要特性:

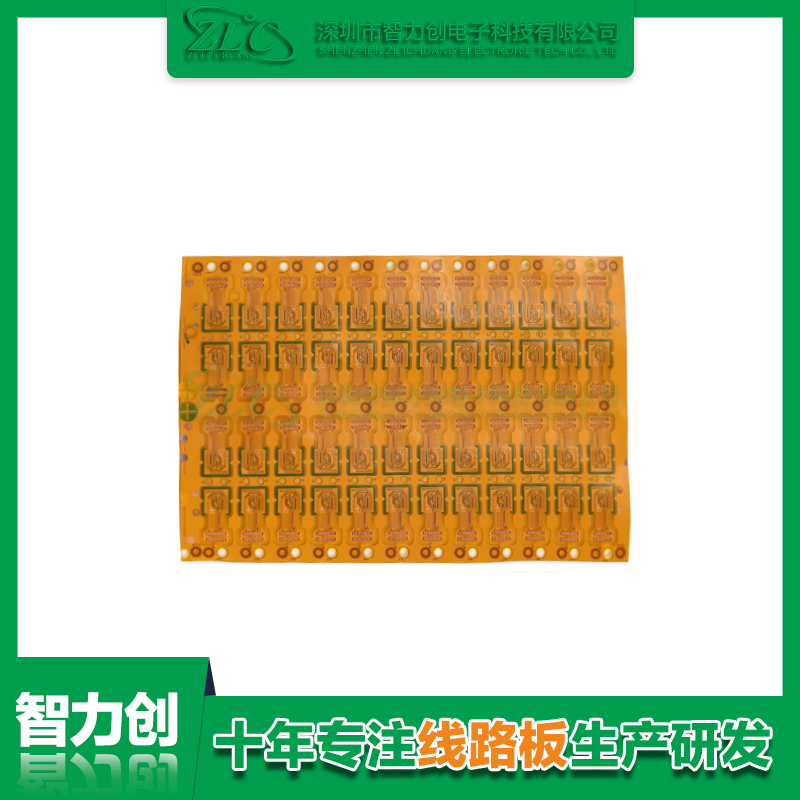

fpc柔性电路板

①单面柔性板是成本最低,对电气性能要求不高的印刷板,对于单面布线,应使用单面柔性板,它具有化学蚀刻的导电图案层,柔性绝缘基板表面上的导电图案层是一卷铜箔,它可以是聚酰亚胺,聚对苯二甲酸乙二醇酯,芳族聚酰胺酯和聚氯乙烯。


②双层柔性板是通过蚀刻一层绝缘基膜的两面而形成的导电模式,绝缘材料两侧的金属化孔型连接形成导电路径,以满足设计和使用功能的灵活性,覆盖膜可以保护单面和双面电线,并可以指示组件的位置。


③多层柔性板的单面或双面柔性电路层压在一起,使用三层或更多层并镀金属孔以形成钻并进行电镀,在不同层之间形成导电路径,无需进行复杂的焊接过程,多层电路提供更高的可靠性和更好的热传递,电导率和易于组装的性能存在巨大的功能差异,设计布局时,应考虑组件的大小,层数和灵活的交互。


④传统fr4刚性和fpc柔性板是通过两种其基板选择性地层压在一起的,结构紧凑,并形成金属化以用于导电连接,如果印刷电路板的正面和背面都有组件,刚性板是一个不错的选择,如所有组件都在一侧,则选择双面柔性板并在其背面层压一层FR4增强材料会更经济。


⑤混合结构的柔性电路是多层印刷电路板,导电层由不同的金属制成,8层板使用FR-4作为介质的内层,并使用聚酰亚胺作为介质的外层,引线从主板的三个不同方向延伸,并且每个引线都由不同的金属制成,铜和金用作独立引线,这种混合结构主要用于电信号转换和热转换之间的关系以及电性能的比较,在极端低温条件下唯一可行的解决方案。
