pcb线路板按层数来区分有哪几种分类

文章来源: 智力创电路板 人气:410 发表时间:2022-07-15 09:21:18

一般pcb线路板按层数来区分的话可分为单面板,双面线路板,和多层线路板三个大的归类。

1、单层pcb线路板:

在基本上的线路PCB板上,零部件聚集在里面一边,导线则聚集在另一面上。由于导线只出现在里面一边,因此这类pcb线路板PCB叫作单层pcb线路板PCB(Single-sided)。因单层pcb线路板在设计线路上有很多严格的限制(由于只能一边,布线间不可以交叉式而必需绕单独的途径),因此只能初期的线路或者布线特别简单的线路才采用这类的板材。

2、双面线路板:

这类pcb线路板的双面都是有布线,但是要双面导线,必须要在双面间有适当的电路连接才行。这类线路间的"桥梁"叫作导孔(via)。导孔是在pcb线路板PCB上,填满或涂上金属的小孔,它能够与双面的导线相互连接。由于双面线路板的面积比单层pcb线路板大了一倍,同埋双面线路板解决了单层pcb线路板中由于布线交错的难点(能通过导孔通到另一面),它更适合用在比单层pcb线路板更繁杂的线路上。

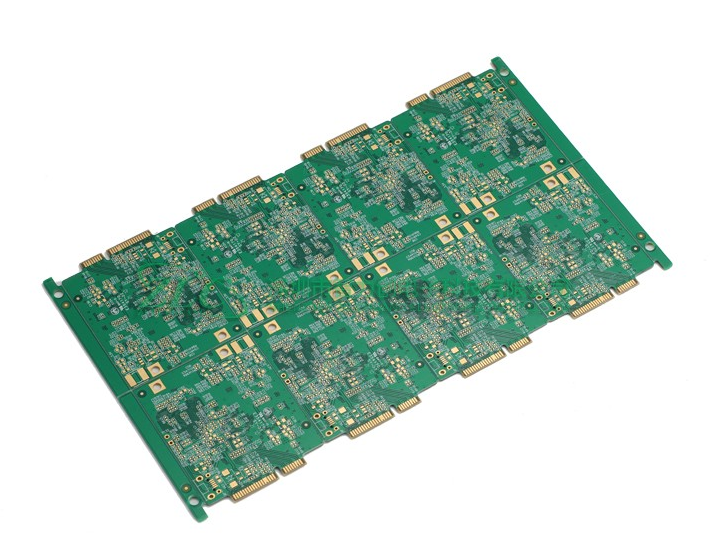

3、多层线路板:

以便提高能够布线的范围,多层线路板用上更多单或双面的布线板。用一块双面线路板作里层、两块单层作表层或两块双面作里层、两块单层作表层的pcb线路板PCB,根据定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互联的pcb线路板PCB就成为四层、六层pcb线路板PCB了,也称为多层线路板PCB。板材的层数并不有多层的布线层,在特殊情况下能进入空层来控制板厚,一般层数全是双数,并且包含外侧的两层。


绝大多数的主板全是4到8层的构造,但是技术上基础理论能做到近100层的PCB。大型的的大型计算机大多数采用非常多层的主板,但是由于这类电子计算机己经可以使用很多普通的计算机的群集替代,超多层线路板己经逐渐不被使用了。由于PCB中的各层都紧密的结合,一般不太容易看得出具体数量,但是倘若认真观察主板,还是可以看出来是多层板。
