PCB拼板

文章来源: 智力创电路板     阅读次数:1350     发表时间:2022-05-12

[导读]:

在PCB设计,到最后进行PCB量产的时候,PCB拼板也是一件非常重要的事,这不仅牵涉到PCB电路板的质量标准,更能影响PCB生产的成本。如何在确保PCB电路板的质量前提下,进行合理有效的拼板,从而节省原材料,生产公司非常注重解决的一个问题。
01拼版连接方式

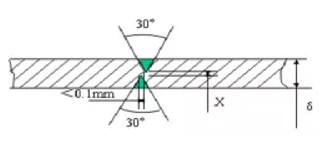

PCB的拼板连接方式有两种,一种为V-cut,一种为邮票孔链接方式。 V-cut一般适用于外形形状为矩形的PCB,特点是分离后边缘整齐、加工成本低,建议优先使用。

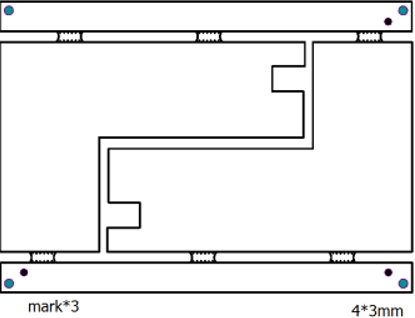

邮票孔一般适用于不规则的版型拼板,比如MID的“L”型板框结构常常采用邮票孔的连接方式来进行拼板。


02拼版数量
必须根据单个PCB板的尺寸,来计算整个拼板的大小,且不能超过PCB的最大尺寸范围(PCB拼板长度不得大于250mm)。另外,拼板数量过多会影响拼板位置的准确性,影响贴片精度。一般MID类的主板为2拼板,按键板、LCD板类副板不超过6拼板,特殊面积的副板视具体情况确定。
03邮票孔链接条的要求
在一个PCB的拼板中,链接条的数量应该要合适,一般为2~3个链接条,使得PCB的强度满足生产工艺的要求,不要动不动就断了。链接条设计的时候一般需要设计4-5mm的长度,孔非金属化孔,大小一般为0.3mm-0.5mm,孔于孔之间的间距为0.8-1.2mm。
04工艺边
当板子比较器件密集,板边空间有限时,需要增加工艺边,用来SMT时进行PCB板的传送边,一般3-5mm。工艺边上一般4个角各添加一个定位孔,并三个角添加光学定位点,加强机器的定位。
