电路板厂家:如何进行PCB电路板极限温度测试?

文章来源: 智力创电路板 人气:108 发表时间:2022-04-25 10:42:49

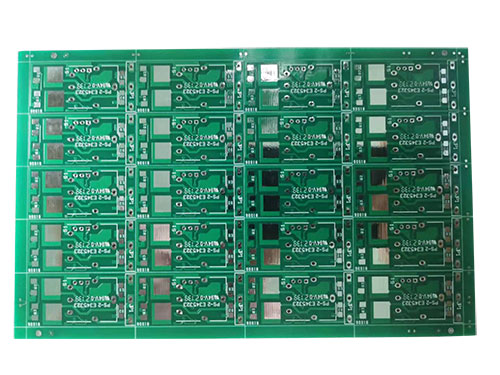

PCB电路板制作过程中,因为印好焊膏、没有焊接的PCB组装板无法固定热电偶的测试端,因此需要使用焊好的实际产品进行温度测试。那么,如何进行PCB板极限温度测试?


一、选择测试点:根据PCB组装板的复杂程度及采集器的通道数,选择至少三个以上能够反映PCB表面组装板上高、中、低有代表性的温度测试点。


二、固定热电偶:用高温焊料将多根热电偶的测试端分别焊在测试点(焊点)上,焊接前必须将原焊点上的焊料清除干净;或用高温胶带纸将热电偶的测试端分别粘在PCB各个温度测试点位置上。


三、将热电偶的另外一端分别插入机器台面的 1,2.3…。插孔的位置上,或插入采集器的插座上,注意极性不要插反。


四、将被测表面PCB组装板置于再流焊机入口处的传送链 / 网带上,然后启动 KIC 温度曲线测试程序。


五、随着PCB的运行,在屏幕上画出实时曲线(设备自带 KIC 测试软件时)。


六、当PCB运行过冷却区后,拉住热电偶线将PCB组装板拽回,此时完成一个测试过程,在屏幕上显示完整的温度曲线和峰值温度 / 时间表。
