电路板树脂塞孔?为何要采用树脂塞孔

文章来源: 智力创电路板 人气:810 发表时间:2020-12-24 16:31:34

电路板使用树脂塞孔这制程常是因为BGA零件,因为传统BGA可能会在PAD与PAD间做VIA到背面去走线,但是若BGA过密导致VIA 走不出去时,就可以直接从PAD钻孔做via到别层去走线,再将孔用树脂填平镀铜变成PAD,也就是俗称的VIP制程(viainpad),若只是在PAD上做via而没有用树脂塞孔,就容易造成漏锡导致背面短路以及正面的空焊。

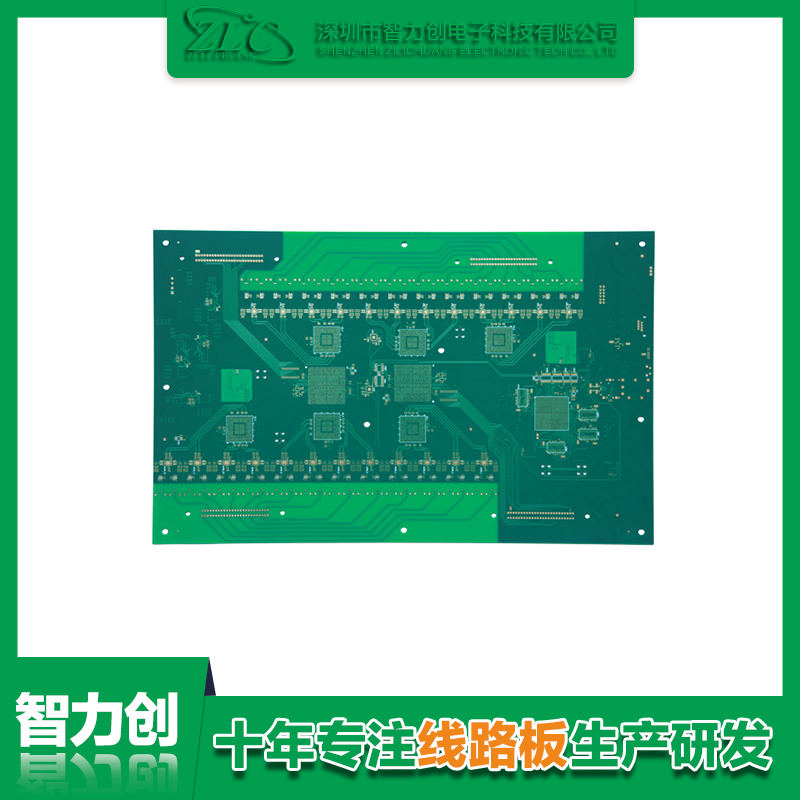

十层通信 PCB 板运用 5G 信号基站转换模块.png

电路板树脂塞孔的制程包括钻孔、电镀、塞孔、烘烤、研磨,钻孔后将孔镀通,接着再塞树脂烘烤,最后就是研磨将之磨平,磨平后的树脂因为不含铜,所以还要再度一层铜上去将它变成PAD,这些制程都是在原本PCB线路板钻孔制程前做的,也就是先将要塞孔的孔处理好,然后再钻其他孔,照原本正常的制程走。

电路板塞孔若没有塞好,孔内有气泡时,因为气泡容易吸湿,电路板的PCB线路板再过锡炉时就可能会爆板,不过塞孔的过程中若孔内有气泡,烘烤时气泡就会将树脂挤出,造成一边凹陷一边突出的情况,此时可以将不良品检出,而有气泡的电路板也不见得会爆板,因为爆板的主因是湿气,所以若是刚出厂的板子或板子在上件时有经过烘烤,一般而言也不会造成爆板。
