PCB多层板的制作流程,电路板制作工艺流程

文章来源: 智力创电路板     阅读次数:420     发表时间:2023-09-18

[导读]:PCB多层板制作流程包括设计、物料准备、制程过程和后处理四个阶段。其中,每一个阶段都是相互联系,相互影响,缺失任何一个环节,都会直接影响到最终产品的性能和质量。

智力创线路板厂家将从设计、物料准备、制约过程和后处理四个阶段进行详述,每个阶段又将细分为数个关键的步骤。这个流程的每一个环节都对最终产品的性能和质量产生直接影响,因此无论是PCB设计师,还是日常生活中使用相关设备的消费者,都有必要去理解和掌握这一流程。通过这一篇文章,我们希望读者能够获取关于PCB多层板制程全貌的认识,为未来的设计、制造或应用提供参考。

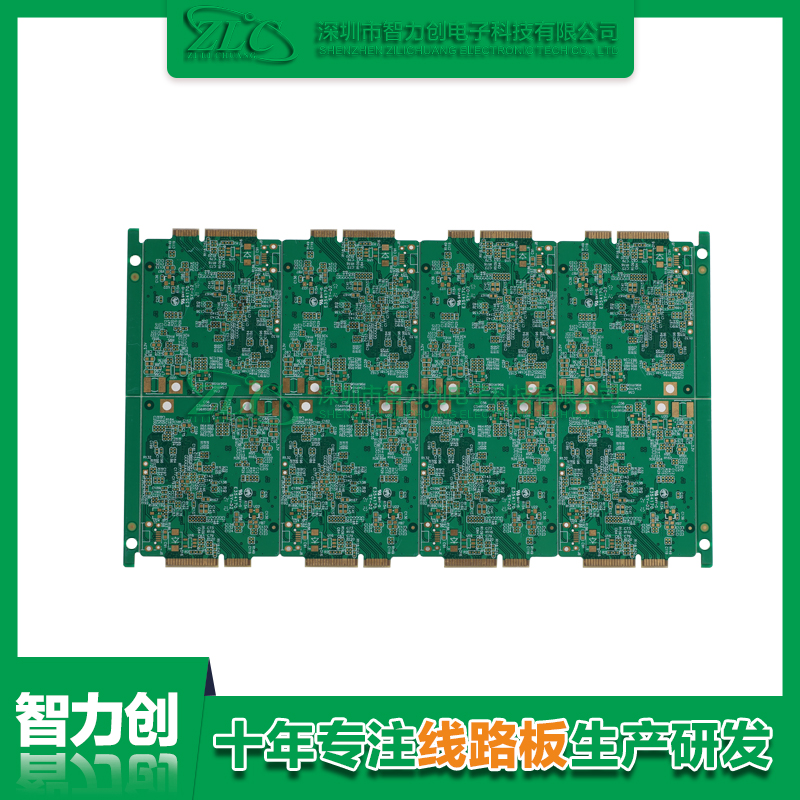

PCB多层线路板

一、设计阶段


1、初步设计。PCB设计的第一步是确定电路图,根据产品的功能需求进行元件选择和电路连接。


2、进行PCB布局。布局设计是完成电路设计后的第一步,需要确定PCB板的大致尺寸和形状,以及各种元件在板上的大致位置。


3、走线设计。设计者需要在PCB的各层设计电路的连接方式和路径,这个过程称为走线设计。


二、物料准备阶段


1、选择基材。在开始制作PCB多层板之前,需要选择合适的基材,通常使用的是玻璃纤维板。


2、制作铜箔。铜箔是PCB中最重要的导电材料,要根据PCB的设计要求进行厚度选择和制作。


3、制作光刻膜。光刻膜是制作PCB的关键工具,它将电路设计图转化为实物,用于后续的光刻步骤。


三、制程过程


1、光刻。光刻是制程中最重要的一步,它将设计好的电路图形转移到PCB的铜箔上。


2、蚀刻。蚀刻过程将不需要的铜箔去除,形成电路板。


3、钻孔。钻孔是为了让电路能够在各层之间进行连接。


四、后处理阶段


1、表面处理。表面处理包括镀金、镀银、喷锡等,可以提升PCB表面的导电性和耐腐蚀性。


2、测试。测试是为了保证PCB的质量和性能,包括电气测试和可靠性测试。


3、包装。将制作好的PCB进行包装,以保护其在运输和使用过程中不会受到损伤。


PCB多层板制作流程包括设计、物料准备、制程过程和后处理四个阶段。其中,每一个阶段都是相互联系,相互影响,缺失任何一个环节,都会直接影响到最终产品的性能和质量。因此,深入理解PCB多层板制作流程,无论对PCB设计师,还是对日常生活中使用相关设备的消费者都大有裨益,有助于我们更好地为未来的设计、制造或应用做准备。
